手动整体移动台

手动整体移动台将多维调整巧妙有机的集成于一体，结构变得更加紧筹，整体性好，连接的环节减少，体积减小，使用更加便捷灵巧。

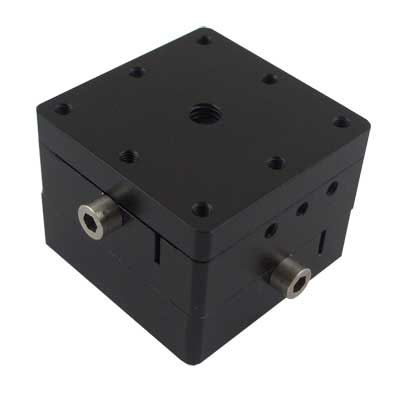

手动整体二维移动台：WN204WM25L

1.采用了螺杆驱动方式，燕尾槽导轨，调整后不容易发生位置偏移现象。2.适用于工作频率较低，细微调整操作。3.体积小，适合内置于其它装置。型号WN204WM25L台面尺寸65mm×65mm驱动方式螺杆驱动位置中央驱动行程25mm最小刻度10μ精度5μ最小调整量2μ导轨形式燕尾导轨承载1kg偏摆80″俯仰60″运动平行度40μ自重0.85kg材料硬铝

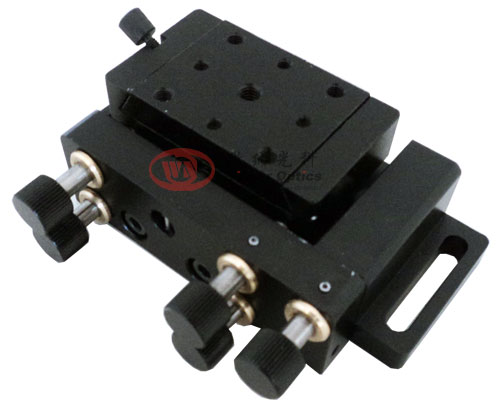

手动整体移动台：WN502WML

⊕结构设计紧凑，使用方便，小空间内实现五轴调整⊕五轴调整的螺纹副安装在同一方向，方便操作⊕运动舒适，平稳，保证每轴运动的直线度，偏摆，俯仰⊕Z轴刚性驱动升降，承载更大⊕俯仰和平移调整采用M6X0.25超细牙螺杆，高品质碟簧复位，稳定性极佳型号WN502WML台面尺寸40mm×50mm调整轴数X，Y，Z，θx、θy五轴

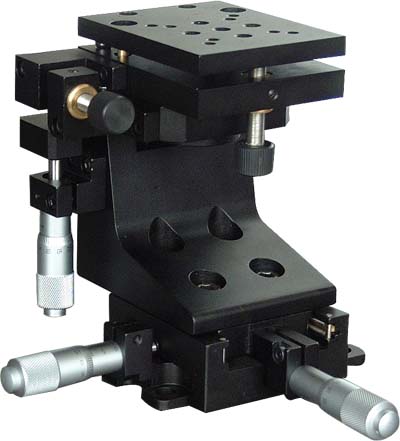

手动整体移动台：WN501WML

⊕结构紧凑设计，使用方便，小空间内实现五轴调整⊕左右手成对设计，水平两轴的测微头安装在同一个水平面上，方便操作⊕采用线性滚珠配精磨钢棒导轨，运动舒适，平稳，保证每轴运动的直线度，偏摆，俯仰⊕Z轴刚性驱动升降，比弹簧提升承载大得多⊕俯仰和旋转调整采用M6X0.25超细牙螺杆，高品质碟簧复位，稳定性特佳⊕测微头

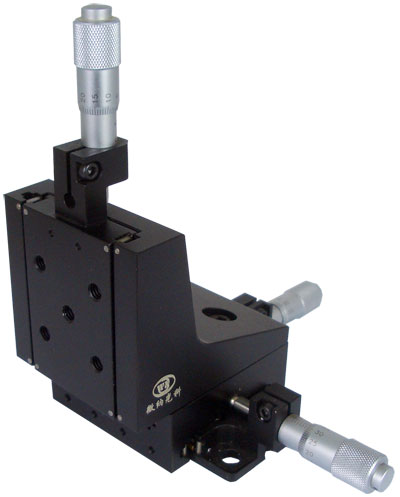

手动整体移动台：WN301WM13L

⊕结构紧凑设计，使用方便,小空间内实现三轴平移调整⊕结构的整体性,更易通过加工来保证三轴运动的正交性⊕左右手成对设计，水平两轴的测微头安装在同一个水平面上，方便操作⊕采用线性滚珠配精磨钢棒导轨,运动舒适，平稳，保证每轴运动的直线度，偏摆，俯仰⊕Z轴刚性驱动升降，比弹簧提升承载大得多⊕测微头驱动，弹簧复位

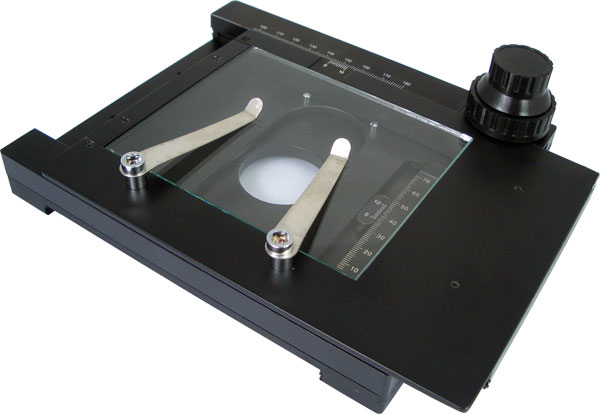

手动整体移动台：WN205WM(70x50)L

⊕结构设计紧凑，使用方便，小空间内实现两轴平移调整⊕结构的整体性保证了两轴运动的平行度和垂直度⊕单侧控制设计，方便操作⊕采用齿轮齿条，运动舒适，平稳，精度高，保证每轴较小的直线度，偏摆，俯仰型号WN205WM(70x50)L台面尺寸96mm×116mm调整轴数X，Y两轴行程75 mm驱动方式手动手轮驱动位置一侧导轨形式齿轮齿条直线

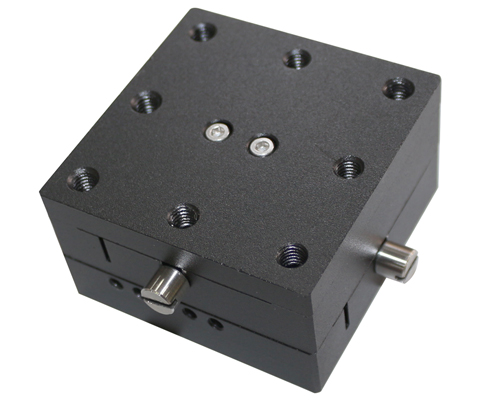

手动整体移动台：WN204WM14L

1.采用了螺杆驱动方式，燕尾槽导轨，调整后不容易发生位置偏移现象。2.适用于工作频率较低，细微调整操作。3.体积小，适合内置于其它装置。型号WN204WM14L台面尺寸40mm×40mm驱动方式螺杆驱动位置中央驱动行程14mm最小刻度10μ精度5μ最小调整量2μ导轨形式燕尾导轨承载1kg直线度20μ偏摆80″俯仰60″台面平行度30μ运动平行
手动整体移动台：WN203WM13L

⊕结构紧凑设计，使用方便,小空间内实现两轴平移调整⊕结构的整体性，更易通过加工来保证两轴运动的平行度和垂直度⊕左右手成对设计，水平两轴的测微头安装在同一个水平面上，方便操作⊕采用线性滚珠配精磨钢棒导轨，运动舒适，平稳，保证每轴运动的直线度，偏摆，俯仰⊕测微头驱动，弹簧复位，定量读数，消除空回，达到高的

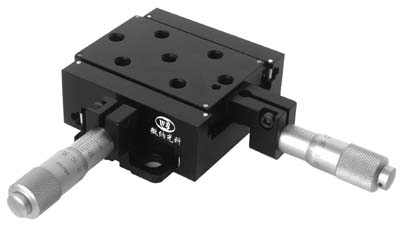

手动整体移动台：WN202WM13L

⊕结构紧凑设计，使用方便,小空间内实现两轴平移调整⊕结构的整体性，更易通过加工来保证两轴运动的平行度和垂直度⊕左右手成对设计，水平两轴的测微头安装在同一个水平面上，方便操作⊕该产品与接杆连接可适合垂直使用，中央螺纹孔M30X1可与公司镜架配套使用⊕采用精研燕尾副作导轨，运动舒适，平稳，保证每轴运动的直线度
